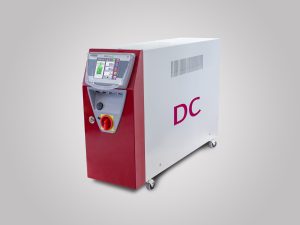

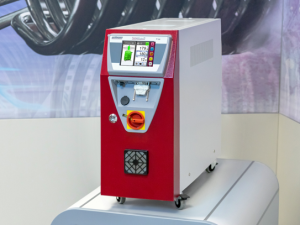

دستگاه کنترل دمای قالب WITTMANN TEMPRO plus D120

در فرآیند تزریق پلاستیک، به‌ویژه در قالب‌های بزرگ یا چندحفره‌ای، کنترل دقیق دما در هر بخش از قالب اهمیت بالایی دارد.
دستگاه TEMPRO plus D120 یکی از سیستم‌های قدرتمند WITTMANN است که با دو مدار مستقل کنترل دما (Dual Zone) کار می‌کند.
این سیستم می‌تواند به‌صورت خودکار، هر مدار را به طور جداگانه گرم، خنک، و پایدار نگه دارد تا قالب در تمامی نقاط، حرارت یکنواختی داشته باشد.

ساختار و اجزای اصلی:

1️⃣ دو مدار حرارتی مستقل (Dual Zone Circuit) برای کنترل هم‌زمان دو بخش قالب.
2️⃣ مخزن آب مدار بسته – با قابلیت پر و تخلیه خودکار.
3️⃣ المنت حرارتی با توان بالا (Heater Elements) – گرم‌کردن سریع سیال.
4️⃣ پمپ‌های سانتریفیوژ بدون نشتی برای گردش مداوم سیال در مدار.
5️⃣ مبدل حرارتی (Cooling Heat Exchanger) – خنک‌کردن سریع مدار هنگام افت دما.
6️⃣ کنترلر دیجیتال WITTMANN FLOWCON+ با نمایشگر لمسی و کنترل PID هوشمند.

نحوه عملکرد دستگاه:

1️⃣ آب در مخزن داخلی تا دمای تنظیم‌شده گرم می‌شود.

2️⃣ پمپ‌ها آب گرم را به کانال‌های قالب هدایت می‌کنند.

3️⃣ سنسورهای دما، بازگشت آب از قالب را اندازه‌گیری می‌کنند.

4️⃣ کنترلر در لحظه دمای واقعی را با مقدار هدف مقایسه کرده و توان گرمایش یا خنک‌کاری را تنظیم می‌کند.

5️⃣ هر مدار به‌صورت مستقل عمل می‌کند تا دما در تمام نقاط قالب یکنواخت بماند.

ویژگی‌های فنی برجسته:

• محدوده دمای کاری: 20 – 180 °C
• نوع سیال: آب
• دقت کنترل دما: ±0.2 °C
• توان گرمایش: 18 – 24 kW
• دبی پمپ: 60 L/min در هر مدار
• سیستم Automatic Pressure Control برای جلوگیری از کاویتاسیون پمپ‌ها
• پورت‌های ارتباطی: Ethernet / OPC UA / USB

مزایا و کاربردها:

• • امکان کنترل هم‌زمان چند ناحیه از قالب.
  • مناسب برای قالب‌های بزرگ خودرو، قطعات چندحفره‌ای، و تولیدات دقیق.
  • پایداری حرارتی بالا → کیفیت سطحی بهتر و کاهش زمان خنک‌سازی.
  • قابلیت اتصال به دستگاه تزریق WITTMANN BATTENFELD برای همگام‌سازی کامل چرخه تولید.
  • سیستم تشخیص خطای خودکار (Auto Diagnosis) برای افزایش ایمنی.
